Running Palace Simulations: Mach Zehnder Modulator¶
Palace is an open-source 3D electromagnetic simulator supporting eigenmode, driven (S-parameter), and electrostatic simulations. This notebook demonstrates using the gsim.palace API to run a driven simulation on a Mach Zehnder Modulator.
Requirements:
- GDSFactory+ account for cloud simulation
Generate layout for MZM¶
import gdsfactory as gf
import klayout.db as kdb
gf.gpdk.PDK.activate()
def t_shape_dpoly(w1: float, w2: float, h1: float, h2: float) -> kdb.DPolygon:
w3 = (w2 - w1) / 2
return kdb.DPolygon(
[
kdb.DPoint(-w1 / 2, 0),
kdb.DPoint(w1 / 2, 0),
kdb.DPoint(w1 / 2, h1),
kdb.DPoint(w1 / 2 + w3, h1),
kdb.DPoint(w1 / 2 + w3, h1 + h2),
kdb.DPoint(-w1 / 2 - w3, h1 + h2),
kdb.DPoint(-w1 / 2 - w3, h1),
kdb.DPoint(-w1 / 2, h1),
]
)
def cpw_conductor(
layer: tuple[int, int],
gap: float,
trace_width: float,
ground_width: float,
number_of_ts: int,
w1: float,
w2: float,
h1: float,
h2: float,
t_spacing: float,
port_length: float,
) -> gf.Component:
comp = gf.Component()
board_width = trace_width + 2 * ground_width + 2 * gap
board_length = number_of_ts * (w2 + t_spacing) + t_spacing + port_length * 2
midwidth = board_width / 2
x_start = port_length + t_spacing
def dpoly_to_ipoly(dp: kdb.DPolygon) -> kdb.Polygon:
dbu = comp.kcl.dbu
return dp.to_itype(dbu)
trace = kdb.Region()
rect_trace = kdb.DPolygon(
[
kdb.DPoint(0, midwidth - trace_width / 2),
kdb.DPoint(board_length, midwidth - trace_width / 2),
kdb.DPoint(board_length, midwidth + trace_width / 2),
kdb.DPoint(0, midwidth + trace_width / 2),
]
)
trace.insert(dpoly_to_ipoly(rect_trace))
for i in range(number_of_ts):
dp = t_shape_dpoly(w1, w2, h1, h2)
dp = dp.transformed(
kdb.DTrans(
x_start + i * (w2 + t_spacing) + w2 / 2, midwidth + trace_width / 2
)
)
trace.insert(dpoly_to_ipoly(dp))
for i in range(number_of_ts):
dp = t_shape_dpoly(w1, w2, h1, h2)
dp = dp.transformed(kdb.DTrans(kdb.DTrans.R180))
dp = dp.transformed(
kdb.DTrans(
x_start + i * (w2 + t_spacing) + w2 / 2, midwidth - trace_width / 2
)
)
trace.insert(dpoly_to_ipoly(dp))
trace.merge()
comp.add_polygon(trace, layer=layer)
ground_lower = kdb.Region()
rect_gL = kdb.DPolygon(
[
kdb.DPoint(0, midwidth - trace_width / 2 - gap),
kdb.DPoint(0, midwidth - trace_width / 2 - gap - ground_width),
kdb.DPoint(board_length, midwidth - trace_width / 2 - gap - ground_width),
kdb.DPoint(board_length, midwidth - trace_width / 2 - gap),
]
)
ground_lower.insert(dpoly_to_ipoly(rect_gL))
for i in range(number_of_ts):
dp = t_shape_dpoly(w1, w2, h1, h2)
dp = dp.transformed(
kdb.DTrans(
x_start + i * (w2 + t_spacing) + w2 / 2,
midwidth - trace_width / 2 - gap,
)
)
ground_lower.insert(dpoly_to_ipoly(dp))
ground_lower.merge()
comp.add_polygon(ground_lower, layer=layer)
ground_upper = kdb.Region()
rect_gU = kdb.DPolygon(
[
kdb.DPoint(0, midwidth + trace_width / 2 + gap),
kdb.DPoint(0, midwidth + trace_width / 2 + gap + ground_width),
kdb.DPoint(board_length, midwidth + trace_width / 2 + gap + ground_width),
kdb.DPoint(board_length, midwidth + trace_width / 2 + gap),
]
)
ground_upper.insert(dpoly_to_ipoly(rect_gU))
for i in range(number_of_ts):
dp = t_shape_dpoly(w1, w2, h1, h2)
dp = dp.transformed(kdb.DTrans(kdb.DTrans.R180))
dp = dp.transformed(
kdb.DTrans(
x_start + i * (w2 + t_spacing) + w2 / 2,
midwidth + trace_width / 2 + gap,
)
)
ground_upper.insert(dpoly_to_ipoly(dp))
ground_upper.merge()
comp.add_polygon(ground_upper, layer=layer)
return comp
def rib(
layer: tuple[int, int],
board_width: float,
board_length: float,
gap: float,
trace_width: float,
opt_width: float,
port_length: float,
t_spacing: float,
) -> gf.Component:
rib_comp = gf.Component()
midwidth = board_width / 2
center = midwidth + trace_width / 2 + gap / 2
offset = port_length + t_spacing
rib_comp.add_polygon(
[
(offset, center - opt_width / 2),
(board_length - offset, center - opt_width / 2),
(board_length - offset, center + opt_width / 2),
(offset, center + opt_width / 2),
],
layer=layer,
)
center = midwidth - trace_width / 2 - gap / 2
rib_comp.add_polygon(
[
(offset, center - opt_width / 2),
(board_length - offset, center - opt_width / 2),
(board_length - offset, center + opt_width / 2),
(offset, center + opt_width / 2),
],
layer=layer,
)
return rib_comp
def mach_zehnder_cpw(
conductor_layer,
gap: float,
trace_width: float,
ground_width: float,
rib_width: float,
number_of_ts: int,
t_w1: float,
t_w2: float,
t_h1: float,
t_h2: float,
t_spacing: float,
port_length: float,
) -> gf.Component:
comp = gf.Component()
board_width = trace_width + 2 * ground_width + 2 * gap
board_length = number_of_ts * (t_w2 + t_spacing) + t_spacing + port_length * 2
cpw_comp = cpw_conductor(
layer=conductor_layer,
gap=gap,
trace_width=trace_width,
ground_width=ground_width,
number_of_ts=number_of_ts,
w1=t_w1,
w2=t_w2,
h1=t_h1,
h2=t_h2,
t_spacing=t_spacing,
port_length=port_length,
)
comp.add_ref(cpw_comp)
# Commented for now
# rib_comp = rib(
# layer=tfln_rib_layer.gds_layer,
# board_width=board_width,
# board_length=board_length,
# gap=gap,
# trace_width=trace_width,
# opt_width=rib_width,
# port_length=port_length,
# t_spacing=t_spacing,
# )
# comp.add_ref(rib_comp)
midwidth = board_width / 2
comp.add_port(
name="o1",
center=(0, midwidth),
width=gap,
orientation=180,
port_type="electrical",
layer=conductor_layer,
)
comp.add_port(
name="o2",
center=(board_length, midwidth),
width=gap,
orientation=0,
port_type="electrical",
layer=conductor_layer,
)
return comp
# T-shape parameters
number_of_ts = 1
w1 = 2 # width of the stem of the T
w2 = 45 # width of the T top bar
h1 = 6 # height of the stem of the T
h2 = 2 # height of the T top bar
spacing = 5 # spacing between Ts
trace_width = 100
ground_width = 300
MZM_CPW_GAP = 5 + 2 * (h1 + h2) # gap + 2*(h1+h2) to ensure T shapes dont overlap
PORT_LENGTH = 10 # length of the port
mzm_cpw_comp = mach_zehnder_cpw(
conductor_layer=gf.gpdk.LAYER.M3,
gap=MZM_CPW_GAP,
trace_width=trace_width,
ground_width=ground_width,
rib_width=1,
number_of_ts=number_of_ts,
t_w1=w1,
t_w2=w2,
t_h1=h1,
t_h2=h2,
t_spacing=spacing,
port_length=PORT_LENGTH,
)

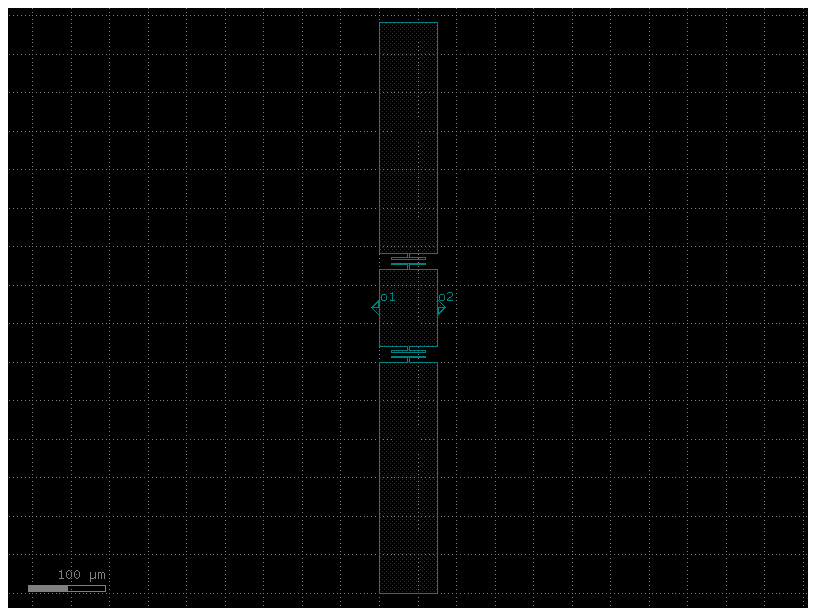

# Draw and plot MZM CPW component
_mzm_cpw_comp = mzm_cpw_comp.copy()
_mzm_cpw_comp.draw_ports()
_mzm_cpw_comp.plot()
Configure and run simulation with DrivenSim¶
from gsim.palace import DrivenSim
# Create simulation object
sim = DrivenSim()
# Set output directory
sim.set_output_dir("./palace-sim-mzm")
# Set the component geometry
sim.set_geometry(mzm_cpw_comp)
sim.set_stack()
sim.set_airbox(margin_x=50, margin_y=0, z_above=100, z_below=100)
# Configure via ports (Metal1 ground plane to TopMetal2 signal)
# Configure left CPW port (o1)
sim.add_cpw_port(
"o1", layer="metal3", s_width=trace_width, gap_width=MZM_CPW_GAP, length=PORT_LENGTH
)
# Configure right CPW port (o2)
sim.add_cpw_port(
"o2", layer="metal3", s_width=trace_width, gap_width=MZM_CPW_GAP, length=PORT_LENGTH
)
# Configure driven simulation (frequency sweep for S-parameters)
sim.set_driven(fmin=1e9, fmax=100e9, num_points=40, save_step=20)
# Validate configuration
print(sim.validate_config())

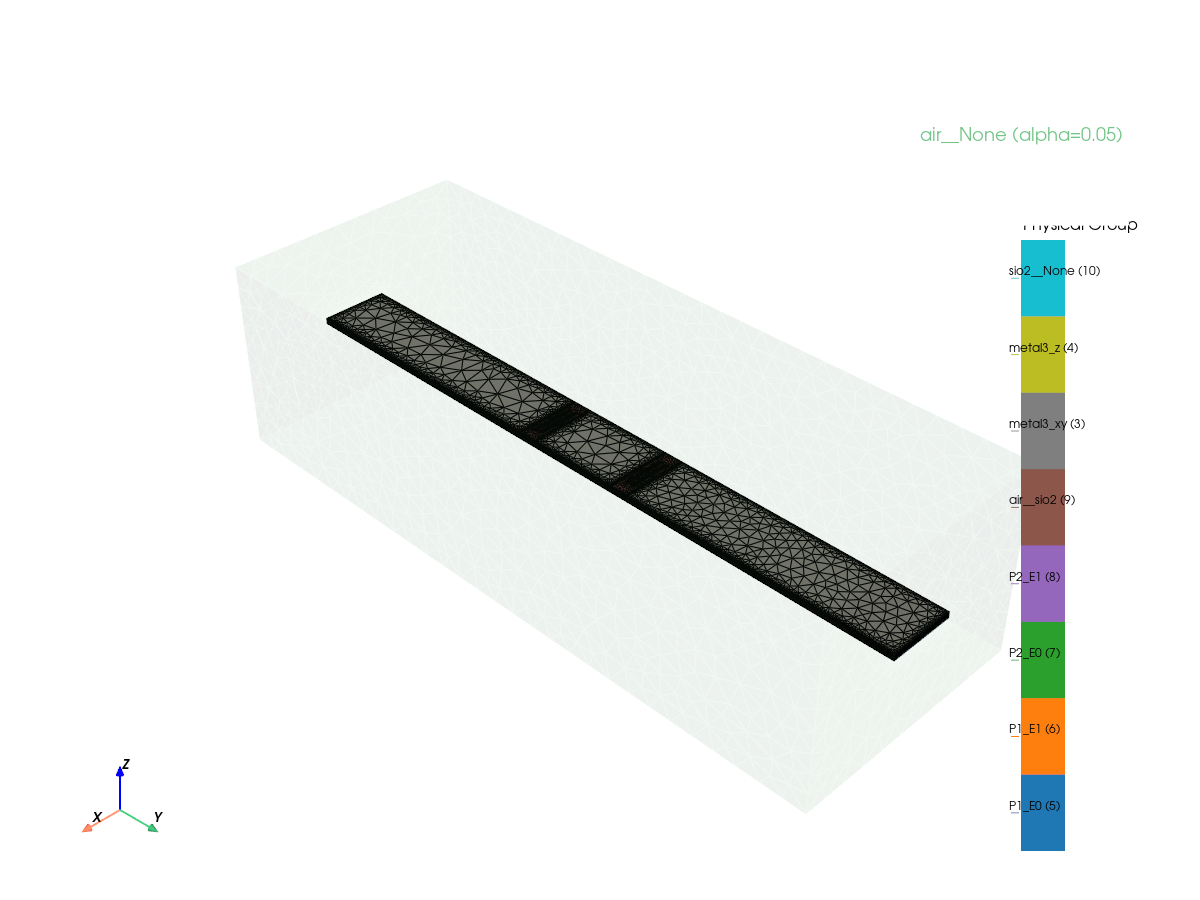

# Interactive
sim.plot_mesh(
show_groups=[
"metal3_xy",
"metal3_z",
"P1_E0",
"P1_E1",
"P2_E0",
"P2_E1",
"SiO2",
"passive",
],
transparent_groups=["air__None", "air__passive", "SiO2__passive"],
style="solid",
interactive=True,
)

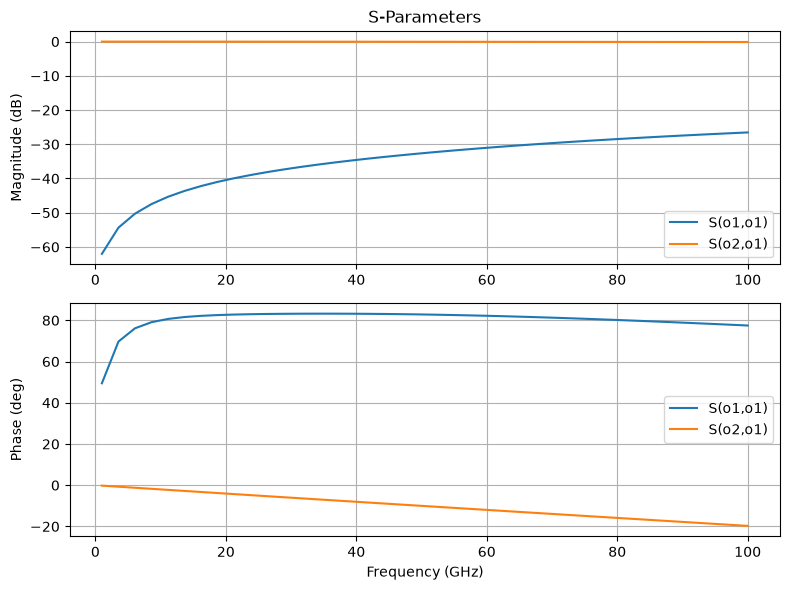

Run simulation on GDSFactory+ Cloud¶

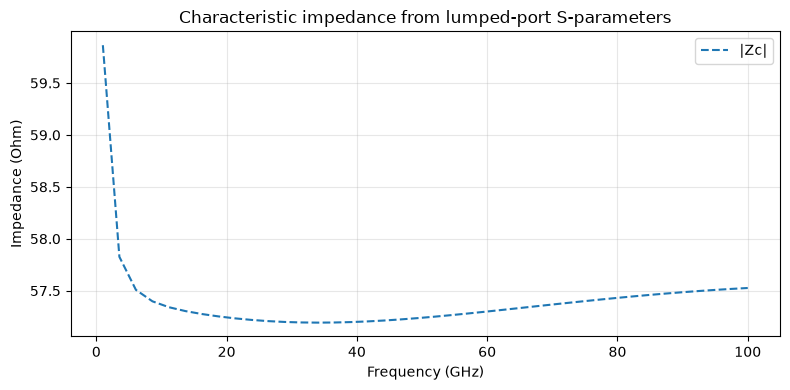

# Characteristic impedance from lumped-port S-parameters
import matplotlib.pyplot as plt
import numpy as np
z_ref = 50.0 # Palace reference impedance (Ohm)
freq_ghz = results.freq
s11 = results.s11.complex
try:
# Preferred: full 2-port conversion S -> ABCD -> Zc
s21 = results.s21.complex
s12 = results.s12.complex
s22 = results.s22.complex
eps = 1e-15
s21_safe = np.where(np.abs(s21) < eps, np.nan + 1j * np.nan, s21)
A = ((1 + s11) * (1 - s22) + s12 * s21) / (2 * s21_safe)
B = z_ref * ((1 + s11) * (1 + s22) - s12 * s21) / (2 * s21_safe)
C = ((1 - s11) * (1 - s22) - s12 * s21) / (2 * z_ref * s21_safe)
z_char = np.sqrt(B / C)
# Branch choice: prefer positive real part
z_char = np.where(np.real(z_char) < 0, -z_char, z_char)
method = "2-port ABCD"
except Exception:
# Fallback: input impedance from S11 (only exact for matched/load assumptions)
z_char = z_ref * (1 + s11) / (1 - s11)
method = "S11 input-impedance fallback"
print(f"Method: {method}")
print(f"Median Re(Zc): {np.nanmedian(np.real(z_char)):.2f} Ohm")
print(f"Median |Zc|: {np.nanmedian(np.abs(z_char)):.2f} Ohm")
fig, ax = plt.subplots(1, 1, figsize=(8, 4))
ax.plot(freq_ghz, np.abs(z_char), "--", label="|Zc|")
ax.set_xlabel("Frequency (GHz)")
ax.set_ylabel("Impedance (Ohm)")
ax.set_title("Characteristic impedance from lumped-port S-parameters")
ax.grid(True, alpha=0.3)
ax.legend()
plt.tight_layout()
plt.show()
from pathlib import Path
import matplotlib.pyplot as plt
import numpy as np
import pyvista as pv
from gsim.palace import load_fields
pv.OFF_SCREEN = True
# Get results dir from sim output (or hardcode for re-runs)
results_dir = Path(results.files["port-S.csv"]).parent
# results_dir = Path("./sim-palace-mzm/")
print(f"Results dir: {results_dir}")
vol = load_fields(results_dir, excitation=1)
bnd = load_fields(results_dir, excitation=1, boundary=True)
print(f"Volume: {vol.n_points:,} points, {vol.n_cells:,} cells")
print(f"Boundary: {bnd.n_points:,} points, {bnd.n_cells:,} cells")

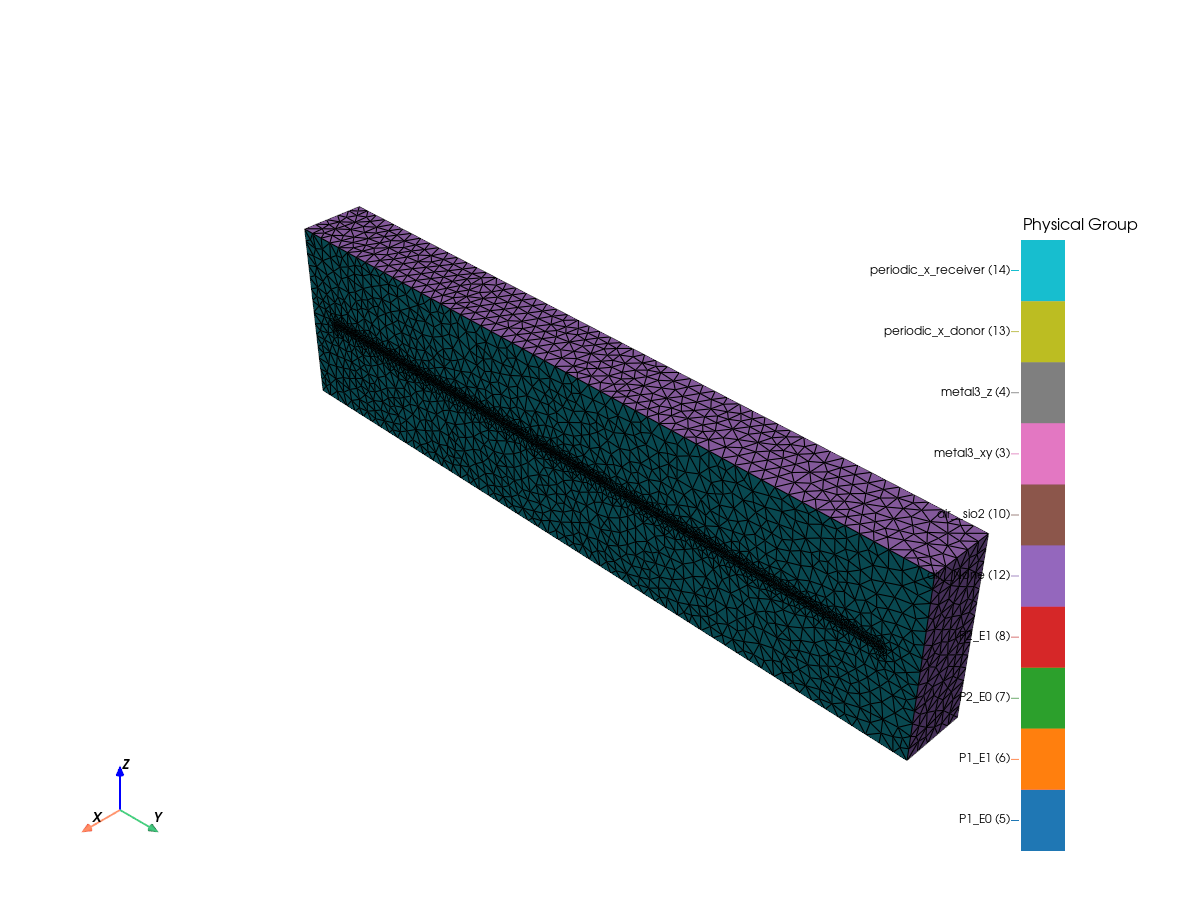

# Read physical groups from palace.msh
import meshio
mesh_candidates = [
results_dir.parent / "input" / "palace.msh",
results_dir.parent.parent / "palace.msh",
results_dir / "palace.msh",
]
msh_path = next((p for p in mesh_candidates if p.exists()), None)
if msh_path is None:
raise FileNotFoundError(
f"Could not find palace.msh. Tried: {[str(p) for p in mesh_candidates]}"
)
mio = meshio.read(msh_path)
# 1) Find boundary attribute IDs corresponding to physical_group 'metal3_xy'
metal3_attr = [
int(tag)
for name, (tag, dim) in mio.field_data.items()
if "metal3_xy" in name.lower() and int(dim) == 2
]
if not metal3_attr:
raise ValueError(
f"Could not find 2D physical group 'metal3_xy' in {msh_path}. "
f"Available groups: {sorted(mio.field_data.keys())}"
)
print(f"metal3_xy boundary attribute IDs: {metal3_attr}")
# 2) Find which cell-data array in boundary mesh stores physical IDs
candidate_attr_names = ["attribute", "gmsh:physical", "PhysicalIds", "PhysicalId"]
attr_name = next((name for name in candidate_attr_names if name in bnd.cell_data), None)
if attr_name is None:
raise KeyError(
f"No boundary attribute array found. Available cell_data keys: {list(bnd.cell_data.keys())}"
)
attrs = np.asarray(bnd.cell_data[attr_name]).astype(int)
mask = np.isin(attrs, metal3_attr)
cell_ids = np.flatnonzero(mask)
if cell_ids.size == 0:
raise ValueError(
f"No boundary cells matched metal3_xy IDs {metal3_attr} in array '{attr_name}'."
)

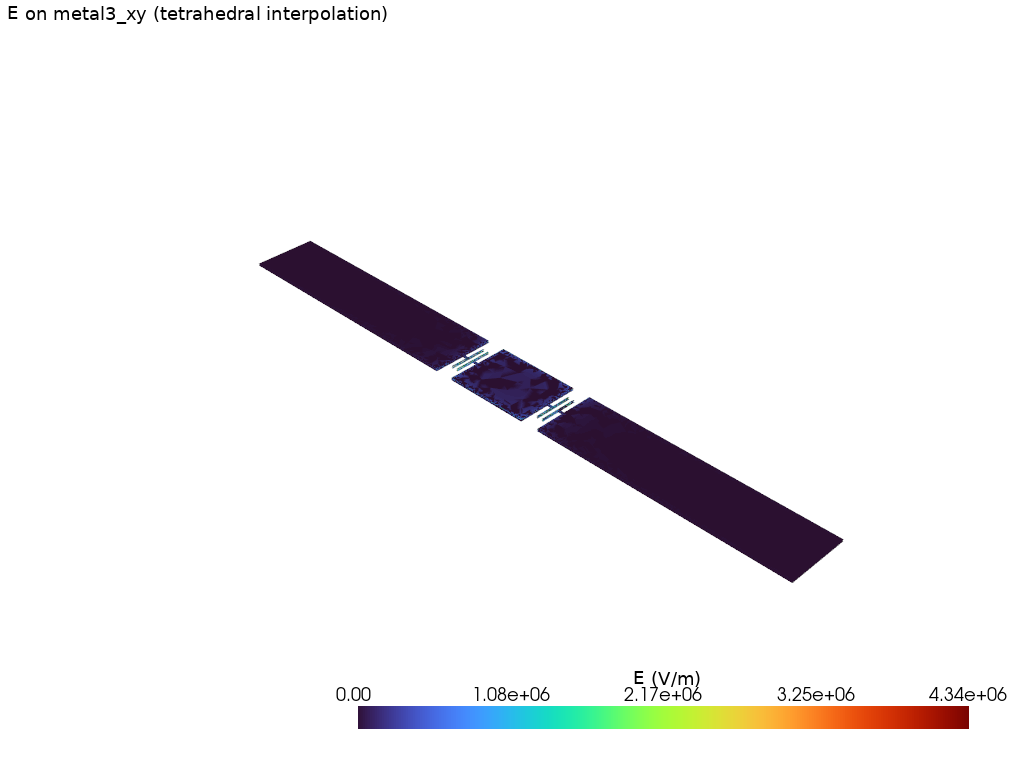

# 3) Extract only the metal3 surface
metal_surface = bnd.extract_cells(cell_ids)
print(
f"Extracted metal surface: {metal_surface.n_points:,} points, {metal_surface.n_cells:,} cells"
)
# 4) FEM-consistent interpolation from tetrahedra (VTK probe via sample)
need_point_conversion = (
"E_real" in vol.cell_data and "E_real" not in vol.point_data
) or ("E_imag" in vol.cell_data and "E_imag" not in vol.point_data)
vol_for_sampling = (
vol.cell_data_to_point_data(pass_cell_data=True) if need_point_conversion else vol
)
print(
"Converted source cell data to point data for tetrahedral interpolation."
) if need_point_conversion else print(
"Using source point data for tetrahedral interpolation."
)
metal_surface_fields = metal_surface.sample(vol_for_sampling, tolerance=1e-6)
print("Sampled arrays:", sorted(metal_surface_fields.array_names))
valid_key = "vtkValidPointMask"
if valid_key in metal_surface_fields.array_names:
valid_mask = np.asarray(metal_surface_fields[valid_key]).astype(bool)
valid_fraction = float(np.mean(valid_mask))
print(f"Valid probe-point fraction: {valid_fraction:.3f}")
else:
valid_mask = np.ones(metal_surface_fields.n_points, dtype=bool)
print("No vtkValidPointMask found; assuming all sampled points are valid.")
# 5) Build |E| = sqrt(|E_real|^2 + |E_imag|^2)
if (
"E_real" not in metal_surface_fields.array_names
or "E_imag" not in metal_surface_fields.array_names
):
raise KeyError(
f"Expected E_real and E_imag in sampled arrays. Found: {sorted(metal_surface_fields.array_names)}"
)
e_real = np.asarray(metal_surface_fields["E_real"])
e_imag = np.asarray(metal_surface_fields["E_imag"])
if e_real.ndim == 1:
e_abs = np.sqrt(e_real**2 + e_imag**2)
else:
e_abs = np.sqrt(np.sum(e_real**2 + e_imag**2, axis=1))
# Mark invalid probe points as NaN so they are not interpreted as physical zeros
e_abs = np.where(valid_mask, e_abs, np.nan)
metal_surface_fields["E_abs"] = e_abs
print(
f"|E| stats (valid points): min={np.nanmin(e_abs):.3e}, max={np.nanmax(e_abs):.3e}"
)
# Top conductor z for convenience in slice-based comparisons
z_conductor = float(np.max(metal_surface.points[:, 2]))
print(f"z_conductor (from metal3_xy surface): {z_conductor:.3f} um")
# Plot |E| on the extracted metal3_xy surface
p = pv.Plotter(notebook=True)
p.add_mesh(
metal_surface_fields,
scalars="E_abs",
cmap="turbo",
opacity=1.0,
show_edges=False,
nan_color="black",
scalar_bar_args={"title": "|E| (V/m)"},
)
p.add_text("|E| on metal3_xy (tetrahedral interpolation)", font_size=10)
p.show()
from gsim.palace import EigenmodeSim
# Floquet eigenmode simulation (periodic in x)
sim = EigenmodeSim()
sim.set_output_dir("./palace-sim-mzm-floquet")
sim.set_geometry(mzm_cpw_comp)
sim.set_stack()
sim.set_airbox(margin_x=0, margin_y=20.0, z_above=100, z_below=100)
sim.set_eigenmode(
num_modes=5,
target=50e9,
floquet=True,
phi_target=1.5708,
n_eff_guess=2.2,
)
sim.mesh(preset="fine", periodic_axis="x", max_mesh_size=15.0, refined_mesh_size=2.5)
sim.write_config()
# Interactive
sim.plot_mesh(
show_groups=[
"metal3_xy",
"metal3_z",
"P1_E0",
"P1_E1",
"P2_E0",
"P2_E1",
"SiO2",
"passive",
],
transparent_groups=["air__passive", "SiO2__passive"],
style="solid",
interactive=True,
)
