FDTD on GDSFactory+ Cloud#
MEEP is an open-source FDTD electromagnetic simulator. This notebook demonstrates using the gsim.meep API to run an S-parameter simulation and visualize the results.
Requirements:
GDSFactory Simulation SDK:
uv pip install gsimGDSFactory+ account for cloud simulation

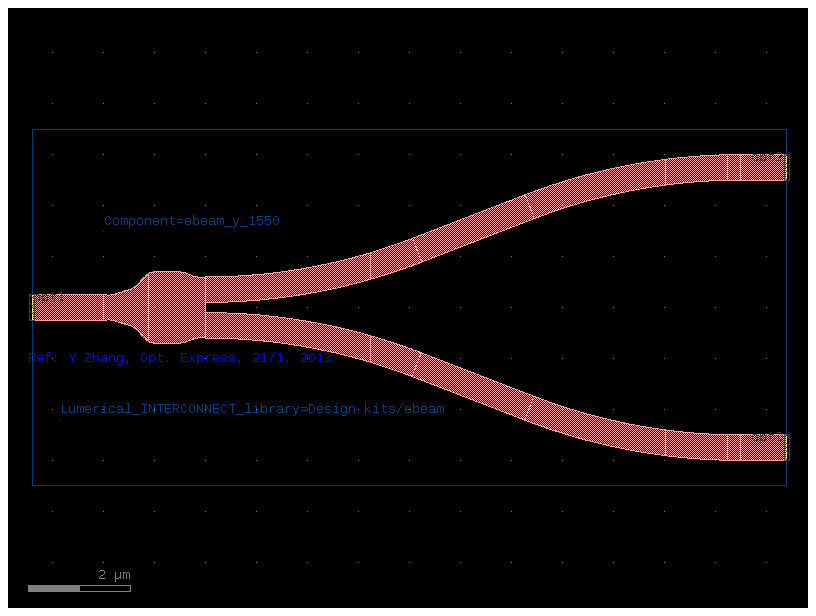

Load a pcell from the PDK#
! uv pip install gsim
Using Python 3.12.13 environment at: /home/runner/work/simulation-templates/simulation-templates/.venv
Checked 1 package in 80ms
! uv add gsim==0.0.16
